单极滑触线HFD

技术参数表

序号	型号规格	35℃载流量（A）	35℃百米直流电阻（Ω）	35℃,50Hz百米直流电阻（Ω）	导管外形 H×W(mm)	起重机适用吨位	极间距离(mm)	集电器配用型号
1	HFD250	250	0.023076	0.01919	32×24	35-70	80	JDD160
2	HFD320	320	0.014423	0.01323	42×32	50-70		JDD240
3	HFD500	500	0.010381	0.009848		＞70
4	HFD800	800	0.006928	0.006733		＞70
5	HFD1000	1000	0.004378	0.004319	55×45	＞100	85	JDD600
6	HFD1250	1250	0.003120	0.003095		＞120
7	HFD1600	1600	0.002455	0.002411		＞150

HFD型、HFDT型、HFDJ型单极组合式滑触线

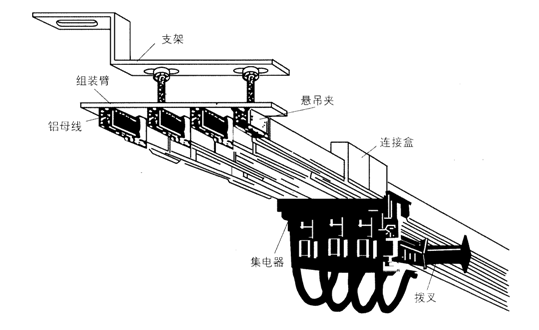

单极组合式滑触线是由单根导电轨根据工作场合需要，利用支架，组装臂，悬吊夹，连接盒，集电器，拔叉等部件组合而成的滑触线。滑触线单支长度定尺为6米。滑触线用连接盒连接，每连接盒处都可以作为电源线的接入口。
HFD型铝合金单极滑触线，导电轨为LD31铝型材，导电槽中压入IG18Ni9不锈钢抗磨损，护套（外壳）由PVC工程塑料经热挤压加工而成。
HFDT型铜单极滑触线，导电轨为T2导电铜，护套（外壳）用PVC工程塑料经热挤压加工而成

HFDJ型耐高温单极滑触线，是在HFD型滑触线的护套（外壳）外而再加套铝合金型材的护套，配置相应的耐高温连接盒，悬吊夹。主要用于高温，空气腐蚀性较大的工作场合。

支架材质有角钢、扁钢二种，可根据不同型号规格的滑触线选用。
HFD型铝合金单极滑触线使用范围广，吊车运速度快，制造成本低，集电器安装形式是外压式，更换维护方便。

滑触线型号及其技术参数

序号	型号规格	35℃ 载流量	35℃ 百米直流电阻 <Ω>	35℃ 百米交流电阻 <Ω>	极间中心距离（mm）	集电器配用型号
1	HFD200	200	0.023076	0.01919	85	JDD160
2	HFD250	250	0.018461	0.01535
3	HFD300	300	0.015421	0.01426

滑触线可制作半径大于2米的弧形线

序号	型号规格	35℃ 载流量	35℃ 百米直流电阻 <Ω>	35℃ 百米交流电阻 <Ω>	极间中心距离（mm）	集电器配用型号
1	HFD320	320	0.014423	0.01323	85	JDD240 JDD350
2	HFD500	500	0.010381	0.009848
3	HFD630	630	0.008787	0.008549
4	HFD800	800	0.006928	0.006733
5	HFD1000	1000	0.004378	0.004319
6	HFD1200	1200	0.003120	0.003095

序号	型号规格	35℃ 载流量	35℃ 百米直流电阻 <Ω>	35℃ 百米交流电阻 <Ω>	极间中心距离（mm）	集电器配用型号
1	HFD1250	1250	0.003120	0.003095	100	JDD600 JDDG600
2	HFD1600	1600	0.002455	0.002441
3	HFD1800	1800	0.002182	0.002170
4	HFD2000	2000	0.001939	0.001929
5	HFD2500	2500	0.001724	0.001715

当滑触线长度大于200米，切温差较大时，配置膨胀段，防止由于热膨胀引起的滑触线变形。
同一条滑触线上有两台以上的设备运行，为在整条滑触线不停电情况下检修设备，可在滑触线上适当位置加装检修段。
